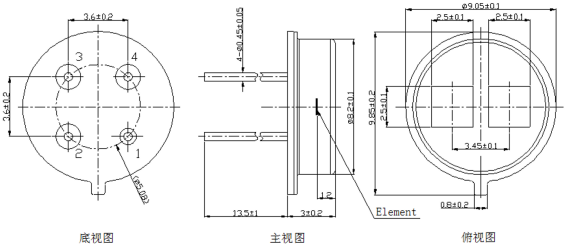

Unit: mm

1.GND

2.NTC

3.TP2

4.TP1

1.设计限度

该传感器设计用于室内使用。

当用于室表利用时，请务必使用相宜的补充光学滤光片和防潮结构。

为预防因操作故障或失灵引起二次故障，可预先增长防故障职能。

2.使用限度

为预防传感器故障，运行故障或任何其它故障，请勿在以下或类似前提下使用此传感器。

（1）环境温度变动剧烈。

（2）强烈震荡或振动。

（3）在通过有阻隔资料（玻璃，雾等）的处所时，红表线无法通过检测区域。

（4）在液体，侵蚀性气体和海水中。

（5）在高湿度大气环境中陆续使用。

（6）静态电场或强电磁波辐射。

（7）侵蚀性气体或海风。

（8）可能传染光学窗口的污秽和多尘的环境。

3.焊接限度

（1）焊接时使用烙铁焊接。焊接温度在260℃下，功夫10秒内。预防长功夫维持传感器引脚过热，

（2）在焊接后必须洗濯掉所有焊剂,使用刷子冲刷。使用超声波洗濯机可能会导致机能故障。

4.产品使用限度

在职何合用的司法或划定下使用和销售。

因谬误使用导致传感器故障，不适当的处置或存储不是造作商的责任。
