热释电红表传感器
输出方式：凹凸电平输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02）分歧距离详见透镜选型
感应角度：120°（水平方向）
工作电压：2.2-3.7V
静态功耗：＜12uA
森霸NS612型号是将数字智能节造电路与人体探测敏感元都集成在电磁屏蔽罩内的热释电红表传感器。人体探测敏感元将感应到的人体移动信号通过甚高阻抗差分输入电路耦合到数字智能集成电路芯片上，数字智能集成电路将信号转化成ADC数字信号，当PIR信号超过选定的数字阀值时就会有按时的REL电平输出。OEN使能端可使REL输出或通过光照传感器自动节造。活络度和功夫参数通过度压电阻设置。所有的信号处置都在芯片上实现。
数字信号处置
低电压、低功耗，热机功夫短
电源抑造比高，抗射频滋扰
出格内置红表传感器的二阶巴特沃斯带通滤波器，屏蔽其它频率的输入滋扰
拥有活络度、按不断间，光照传感器施密特REL输出
按不断间仿照陆续可调
不变性好、有效抑造沉复误作为
利用电路单一
1.极限值(超过下面表格中数值造成器件的永远性败坏)
| 参量 | 符号 | 最幼值 | 最大值 | 单元 |
| 工作温度 | TST | -30 | 70 | ℃ |
| 任何引脚极限 | Into | -100 | 100 | MA |
| 存储温度 | TST | -40 | 80 | ℃ |
2.工作前提 (T=25°C, Vdd=3V，除还有划定表)
| 参量 | 符号 | 最幼值 | 典型值 | 最大值 | 单元 | 备注 |
| 工作电压 | VDD | 2.7 | 3 | 3.3 | V | |
| 工作电流 | IDD | 9 | 12 | 15 | μA | |
| 活络度阀值 | VSENS | 100 | 1900 | μV | ||
| 探测波长 | λ | 5 | 14 | um | ||
| 输出REL | ||||||
| 输出低电流 | IOL | 10 | MA | VOL<1V | ||
| 输出高电流 | IOH | -10 | MA | VOH>(VDD-1V) | ||
| REL的低电平输出锁按功夫 | TOL | 2 | S | 不成调 | ||
| REL的高电平输出延不断间 | TOH | 2 | 3600 | S | ||
| 输入SENS/ONTIME | ||||||
| 电压输入领域 | 0 | VDD1/2 | V | 调节领域在0V和VDD1/2间 | ||
| 输入偏置电流 | -1 | 1 | μA | |||
| 使能OEN | ||||||
| 输入低电压（关关） | VIL | 在0.4V～1.2V之间为迟滞区域 | 0.4 | V | OEN电压高到低的阈值电平 | |
| 输入高电压（开启） | VIH | 1.2 | V | OEN电压低到高的阈值电平 | ||
| 输入电流 | II | -1 | 1 | μA | VSS<VIN<VDD | |
| 振荡器和滤波器 | ||||||
| 低通滤波器截止频率 | 7 | Hz | ||||
| 高通滤波器截止频率 | 0.44 | Hz | ||||
| 芯片上的振荡器频率 | FCLK | 64 | KHz | |||

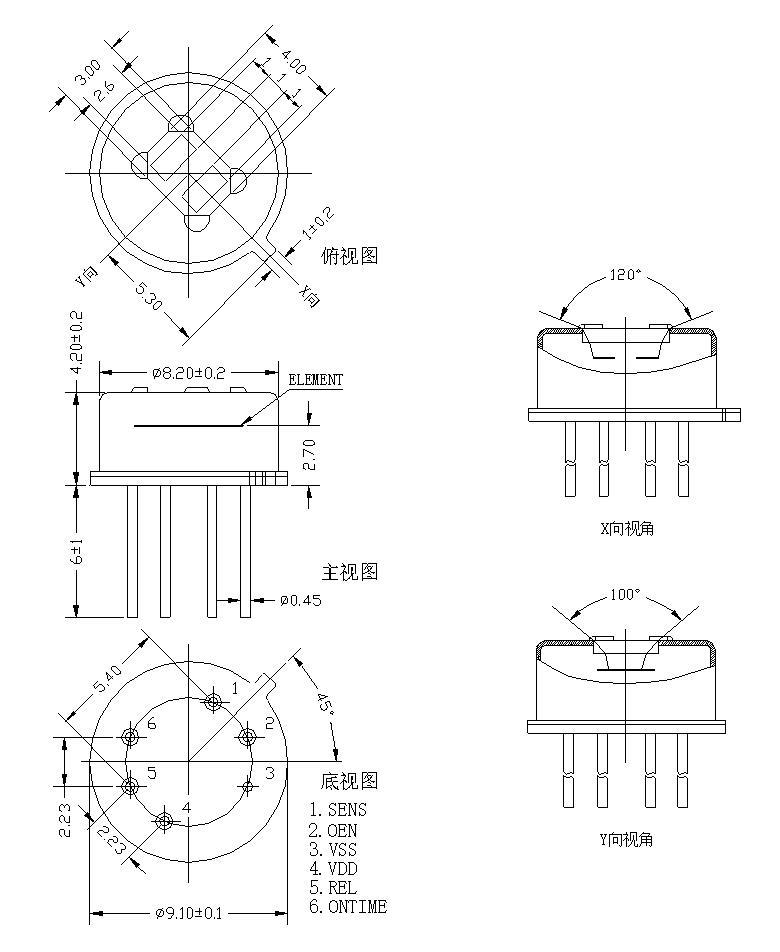

产品尺寸图
当苦衷项
传感器的出厂参数，均在尺度黑体及不变测试环境下经过数分钟稳按功夫后测试获得。
传感器需结合菲涅尔透镜使用达到梦想的感应角度及感应距离。
传感器的感应距离与环境温湿度、采集指标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系，使用时请综合思考。
传感器内部敏感元件较为薄脆，使用时请轻拿轻放，高频震荡或跌落撞击可能导致敏感元件产生断裂。
传感器窗口为硅基半导体特殊资料真空镀膜滤光镜片，使用时请勿用手或硬物直接接触。
传感器窗口选型：仿照直插双元产品：S：3*4mm，B：3.8*5mm，数字直插双元产品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元产品：X：4*4mm，Q：4.9*4.9mm。详情请与业务员沟通。
传感器引线长度选型：通例默认13.5mm，如有其他需要可详询业务员，支持定造引线长度。
传感器其他具体信息请详见产品说明书。
